Norma ASME B18.2.2 stanowi kompleksowy zbiór danych wymiarowych oraz ogólnych wytycznych dla różnych typów nakrętek sześciokątnych i kwadratowych w systemie calowym.

Dokument ten ma fundamentalne znaczenie w dziedzinie elementów złącznych, szczególnie w sektorach przemysłowym, budowlanym, energetycznym oraz mechanicznym.

Zakres normy

Standard ASME B18.2.2 obejmuje m.in.:

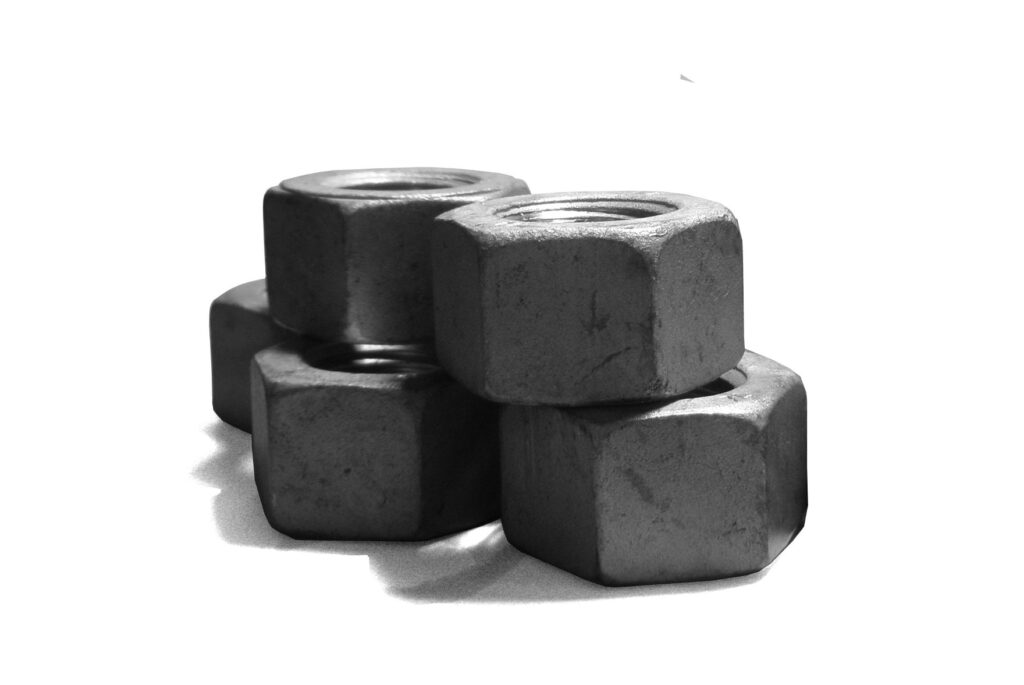

• Nakrętki sześciokątne standardowe (Hex Nuts)
• Nakrętki sześciokątne ciężkie (Heavy Hex Nuts)
• Nakrętki kwadratowe (Square Nuts)
• Nakrętki maszynowe (Machine Screw Nuts)
• Nakrętki łącznikowe (Coupling Nuts)

Norma obejmuje również załączniki dotyczące:

• Pomiaru szczelin w nakrętkach z nacięciem (slotted nuts),
• Wymiarów otworów klucza (wrench openings),
• Formuł matematycznych stosowanych do wyliczeń wymiarów,
• Pomiaru bicia powierzchni nośnej (bearing surface runout).

Kluczowe dane techniczne

Norma określa dokładne wymiary i tolerancje dla nakrętek, w tym:

• Wymiary między płaskimi powierzchniami (Across Flats),
• Wysokość (Height),
• Rodzaj gwintu (UNC, UNF, 8UN),
• Klasa dokładności gwintu (np. 2B),
• Minimalne otwory pod klucz oraz ich dopuszczalne odchylenia.

Ważne zastrzeżenie: Jeśli pojawią się wątpliwości co do zgodności produktu, to nadrzędne znaczenie mają wartości z tabel w normie – są one ważniejsze niż wartości wyliczane z formuł. Norma również nie gwarantuje dostępności każdego wariantu jako rozmiaru produkcyjnego – użytkownicy powinni konsultować się z producentami w celu ustalenia, które rozmiary są dostępne „z półki”.

Materiały i zastosowania

Nakrętki zgodne z ASME B18.2.2 są produkowane z różnych materiałów, takich jak:

• Stale węglowe i stopowe (np. ASTM A563 klasy A, B, C, DH),
• Stale nierdzewne (np. ASTM A194 klasy 8, 8M),
• Stale o podwyższonej wytrzymałości do zastosowań wysokociśnieniowych i konstrukcyjnych.

Typowe zastosowania obejmują:

• Konstrukcje stalowe (mosty, hale przemysłowe),
• Instalacje naftowe i gazowe,
• Maszyny ciężkie i przemysłowe,
• Zastosowania offshore (platformy morskie),
• Turbiny i instalacje energetyczne.

Ujęcie metrologiczne

W zakresie kontroli jakości i pomiarów, norma dostarcza wytycznych dotyczących:

• Gagingu (sprawdzania) nacięć w nakrętkach koronowych,
• Dokładności wymiarów otworów pod klucz,
• Koncentryczności powierzchni nośnych i ich tolerancji.

Norma promuje jednoznaczność i kompatybilność systemów łączeniowych poprzez dostarczenie pełnych danych geometrycznych, co pozwala na precyzyjne projektowanie oraz kontrolę jakościową w procesie produkcji.

ASME B18.2.2 to jedna z najważniejszych norm dotyczących elementów złącznych, zapewniająca spójne wymagania dla szerokiego zakresu nakrętek sześciokątnych i kwadratowych. Stanowi ona punkt odniesienia dla inżynierów, producentów i kontrolerów jakości, którzy potrzebują dokładnych i jednoznacznych danych technicznych.
