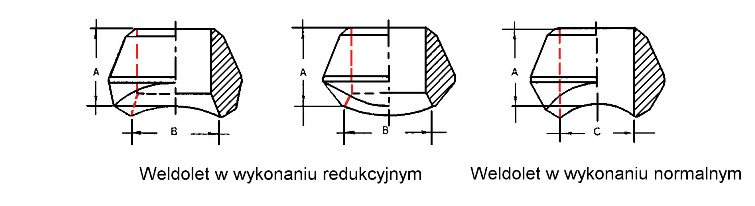

Wymiary weldoletów STD / SCH40
Kształtki fazowane zgodnie z ASME B16.25-2007
Wymiary zgodne z MSS – SP 97 – 2006
1) Wymiar B1 jest identyczny dla weldoletów redukcyjnych oraz w wykonaniu normalnym. Dla średnic do 10″ włącznie wymiary są identyczne dla kształtek STD i SCH40. Dla 12″ i więcej należy przesłać zapytanie.
2) Zakres tolerancji wymiarowej: 1/8″ – 3/4″: -0,8 mm max. / 1″ – 4″: – 1,6 mm max. / 5″ – 12″ : -3,2 mm max. / 14″ – 24″ : -4,8 mm max.
Wymiary weldoletów XS / SCH80
Kształtki fazowane zgodnie z ASME B16.25-2007
Wymiary zgodne z MSS – SP 97 – 2006
1) Wymiar B1 jest identyczny dla weldoletów redukcyjnych oraz w wykonaniu normalnym. Dla średnic do 8″ włącznie wymiary są identyczne dla kształtek xs i SCH80. Dla 8″ i więcej należy przesłać zapytanie.
2) Zakres tolerancji wymiarowej: 1/8″ – 3/4″: -0,8 mm max. / 1″ – 4″: – 1,6 mm max. / 5″ – 12″ : -3,2 mm max. / 14″ – 24″ : -4,8 mm max.
Wymiary weldoletów XXS / SCH160
Kształtki fazowane zgodnie z ASME B16.25-2007
Wymiary zgodne z MSS – SP 97 – 2006
1) Wymiar B1 jest identyczny dla weldoletów redukcyjnych oraz w wykonaniu normalnym. Dla średnic do 8″ włącznie wymiary są identyczne dla kształtek XXS i SCH160. Dla 8″ i więcej należy przesłać zapytanie.
Weldolety dostępne są w nastepujących gatunkach materiału: A105 i A350 LF2, A182 F304L / 316L – inne materiały dostępne na indywidualne zamówienie.
