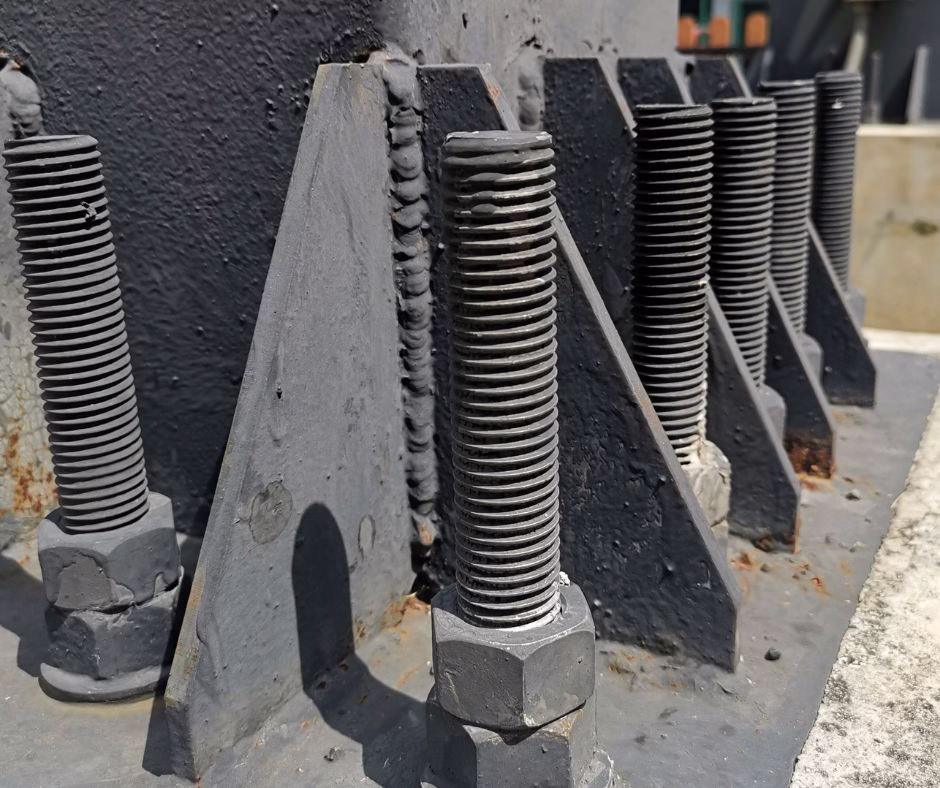

Kotwy fundamentowe są kluczowymi elementami połączeniowymi w konstrukcjach stalowych i żelbetowych, służące do trwałego zakotwienia słupów, maszyn, turbin, zbiorników czy konstrukcji wsporczych w fundamencie betonowym. Ich podstawowym zadaniem jest przenoszenie obciążeń mechanicznych (statycznych i dynamicznych) z konstrukcji na podłoże oraz zapewnienie stabilności i bezpieczeństwa pracy obiektu.
Klasyfikacja kotew fundamentowych
W zależności od konstrukcji, technologii montażu oraz sposobu przekazywania obciążeń, wyróżniamy kilka typów kotew fundamentowych:
1. Kotwy wklejane
Mocowane do wcześniej wykonanego betonu za pomocą zapraw chemicznych (np. żywic epoksydowych). Charakteryzują się wysoką nośnością przy małych średnicach, doskonałym przyleganiem i odpornością na wyciąganie.
2. Kotwy rozporowe
Zakotwienie następuje przez mechaniczne rozpieranie tulei kotwy w otworze wywierconym w betonie. Stosowane głównie w konstrukcjach tymczasowych lub mniej obciążonych.
3. Kotwy zalewane (przedbetonowe)
Mocowane do zbrojenia i zalewane betonem w trakcie wylewania fundamentu. Używane w konstrukcjach stałych i o dużym obciążeniu. Typowe formy to:
- kotwy proste (pręt gwintowany),
- kotwy z hakiem lub zagięciem L/U – zapewniające lepsze zakotwienie,
- kotwy z płytą oporową lub stożkiem rozprężnym – stosowane w maszynach o dużym momencie skręcającym.
4. Kotwy prefabrykowane (z zestawem montażowym)
Złożone z tulei, nakrętek i dystansów, pozwalają na łatwy montaż i regulację w czasie ustawiania konstrukcji stalowej. Szczególnie popularne w montażu słupów prefabrykowanych.
Materiały stosowane w kotwach fundamentowych
Do produkcji kotew fundamentowych wykorzystuje się stal konstrukcyjną lub stopową, dobraną w zależności od wymagań obciążeniowych i warunków środowiskowych:
- Stale niestopowe (S235JR, S355J2) – do standardowych zastosowań,
- Stale stopowe (np. 25CrMo4, 42CrMo4) – w konstrukcjach silnie obciążonych, odpornych na zmęczenie i wibracje,
- Stale nierdzewne (A2, A4) – dla środowisk agresywnych (chemia, morska atmosfera),
- Stale ocynkowane ogniowo lub malowane epoksydowo – w celu ochrony antykorozyjnej.
Zgodnie z normą PN-EN ISO 898-1, kotwy muszą spełniać wymagania dotyczące klasy własności mechanicznych (np. 8.8, 10.9) i odporności na korozję, zgodnie z przewidywanym okresem eksploatacji.
Wymagania montażowe i technologiczne
Proces montażu kotew fundamentowych powinien być ściśle kontrolowany, zwłaszcza w przypadku zakotwień narażonych na duże obciążenia dynamiczne (np. w elektrowniach lub halach przemysłowych). Zgodnie z wytycznymi technologicznymi:
- położenie kotwy względem osi fundamentu musi być dokładne (±2 mm w przypadku maszyn precyzyjnych),
- długość zakotwienia powinna wynosić co najmniej 10–15 średnic pręta,
- w przypadku kotew zalewanych konieczne jest użycie szablonów montażowych, aby zapewnić równoległość i osiowość prętów.
Pręty kotwiące często poddaje się obróbce skrawaniem – zwłaszcza przy wykonywaniu gwintów na końcach kotwy. Jakość gwintu ma kluczowe znaczenie dla nośności – jego uszkodzenie może prowadzić do zniszczenia całego zakotwienia.
Zagadnienia trwałości i odporności na korozję
Kotwy fundamentowe są elementami trudnymi do wymiany, dlatego ich odporność na korozję ma charakter strategiczny. Najczęściej stosowane metody ochrony to:
- cynkowanie ogniowe – zapewnia warstwę ochronną o grubości 55–100 μm, skuteczną w środowiskach miejskich i przemysłowych,
- malowanie epoksydowe i poliuretanowe – stosowane jako uzupełnienie ochrony cynkowej,
- stosowanie stali nierdzewnych lub duplex – w instalacjach chemicznych, farmaceutycznych i offshore,
- zastosowanie tulei dystansowych i kapturków ochronnych – zapobiegających wnikaniu wilgoci i agresywnych substancji do betonu.
Zastosowania
Kotwy fundamentowe znajdują zastosowanie w wielu gałęziach przemysłu:
- energetyka – zakotwienia turbin, generatorów, transformatorów,
- przemysł ciężki – mocowanie suwnic, młynów kulowych, wytłaczarek,
- budownictwo infrastrukturalne – mocowanie słupów mostowych i trakcyjnych,
- budownictwo kubaturowe – fundamentowanie słupów konstrukcyjnych, prefabrykowanych ram stalowych.
Kotwy fundamentowe stanowią niewielki, ale kluczowy element całej konstrukcji przemysłowej. Ich właściwy dobór, poprawne wykonanie i zabezpieczenie antykorozyjne mają bezpośredni wpływ na trwałość, bezpieczeństwo i niezawodność całego obiektu. W dobie coraz bardziej złożonych i dynamicznych konstrukcji przemysłowych, wiedza materiałowa, montażowa i technologiczna w zakresie kotew fundamentowych zyskuje na znaczeniu jako istotny element inżynierii lądowej i mechanicznej.
